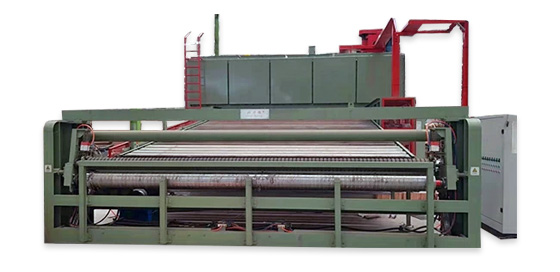

Линия сушки и сортировки шпона PDL-7/8
Сушилка роликовая предназначена для сушки листов шпона толщиной от от 1 до 4 мм и применяется в производстве фанеры В сушилке для шпона с помощью вращающихся навстречу друг другу роликов шпон перемещаются в потоке горячего сушильного агента. В роликовых сушилках шпон нагревается вследствие конвективного теплообмена в движущемся сушильном агенте и теплового контакта с роликами. При сушке из шпона удаляется влага, которая содержится в порах и стенках клеток древесины. Под действием тепла влага переходит в парообразное состояние и удаляется. В состав линии входит: механизм загрузочный и механизм разгрузочный, которые предназначены соответственно для загрузки и выгрузки листов шпона из роликовой сушилки с последующей укладкой, а также сортировка шпона по сортности в автоматическом режиме.
1. Автоматический распределитель шпона по этажам
Технические характеристики |
|
Рабочая ширина (мм) |
3500 |
Кол-во этажей (шт) |
1-4 |
Скорость перемещения шпона (м/мин) |
1,5-15 |
Установленная мощность (КВт) |
30,9 |
Габариты станка (мм) |
3000х5200х1250 |
Масса (кг) |
6300 |
2. Роликовая сушилка шпона
Технические характеристики |
|
Рабочая ширина (мм) |
3500 |
Кол-во этажей (шт) |
4 |
Способ подачи шпона |
ролики |
Скорость перемещения шпона (м/мин) |
1,5-15 |
Толщина шпона (мм) |
1,0-4,0 |
Производительность (м3/час) |
6,5-7,2 |
Температура масла (С) |
170-190 |
Мощность термомасляного котла (МВт) |
4,5 |
Теплоноситель |
масло |
Длина секции нагревания (мм) |
16х2000=32000 |
Длина секция охлаждения (мм) |
2х2000=4000 |
Мощность конвейеров (КВт) |
4х11,0=44,0 |
Мощность вентиляторов горячего воздуха (КВт) |
15,0х16=240,0 |
Мощность вентиляторов охлаждения (КВт) |
5,5х2+4,0х2=19,0 |
Установленная мощность (КВт) |
306,0 |
Входная влажность (%) |
70-80 |
Выходная влажность (%) |
10±2 |
Расстояние между роликами (мм) |
333 |
Габариты станка (мм) |
56260х5800х4720 |
Масса (кг) |
142000 |
3. Автоматическая линия сортировки сухого шпона на 4 кармана
Технические характеристики |
|
Длина укладываемого листа шпона (мм) |
2600 |
Ширина укладываемого листа шпона (мм) |
1400 |
Толщина укладываемого листа шпона (мм) |
0,5-3,6 |
Кол-во карманов и сортов (шт) |
4 и 5 |
Максимальная высота набираемой стопы листов шпона (мм) |
1200 |
Скорость укладки (м/мин) |
До 120 |
Установленная мощность (КВт) |
113,1 |
Габаритные размеры (мм) |
15500х3300х1800 |
Масса станка (кг) |
10000 |
