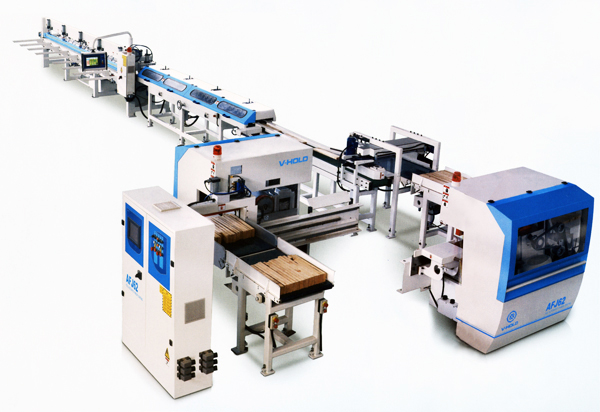

Автоматические линии сращивания V-HOLD AFJ62

Предназначены для обработки торцов брусков и нарезания на них зубчатых шипов, нанесения клея и продольного сращивания на зубчато-клеевое соединение короткомерных брусков из древесины с торцовкой готовых заготовок в размер. Производительность до 13000 погонных метров в смену. В состав автоматической линии торцевого сращивания нового поколения входят: два автоматических шипорезных станка, автоматический двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительный пресс. На линии выполняется следующая последовательность технологических операций: набор пакета заготовок производится на одном из трех рабочих зон, объединенных в один конвейер; подача пакета заготовок в рабочую зону первого шипорезного станка с выравниванием по торцу; торцовка пакета заготовок и зарезка шипа на первом торце пакета; подача пакета заготовок в рабочую зону второго шипорезного станка с выравниванием по другому торцу; торцовка пакета заготовок и зарезка шипа на втором торце пакета, нанесение клея на шипы пакета заготовок; транспортировка пакета заготовок на конвейер; поворот каждой заготовки на пласть и транспортировка пакета заготовок на предварительный пресс; перемещение в зону набора плети пресса сращивания; cборка плети в первой зоне пресса и торцовка плети в заданный размер; перемещение в зону прессования; прессование плети во второй зоне пресса; cброс готовой плети на приемный стол. На линии установлен немецкий пневматический распределитель Bosch Rexroth, который гарантирует быстроту и надежность рабочих операций. Скорость нарезания шипов регулируется немецким электронным частотным преобразователем Lenze, что отвечает требованиям обработки для различных пород древесины. Система продольного сращивания применяется для изготовления погонажных изделий, бруса и клееного щита.

Технические особенности

  Перемещение каретки шипорезного станка осуществляется по усиленным высокоточным линейным направляющим. Специальное устройство для нанесения клея обеспечивает экономичное расходование.


Конструкция привода шпинделей выполнена по специальной схеме с компактным размещением. Шпинделя для установки подрезных пил и основной торцовочной пилы с дробилкой приводятся во вращение плоскими ремнями. Мощный привод обеспечивает обработку большого пакета заготовок.



Транспортировочный узел от шипорезного станка к предварительному прессу может быть отрегулирован в соответствии с размерами поперечного сечения заготовок, что обеспечивает высокую скорость подачи заготовок и удобство эксплуатации.

Шипорезные станки закрыты шумозащитными кабинами, обеспечивающими безопасность эксплуатации. Датчик давления может предотвратить процесс сращивания, при недостаточном давлении воздуха.

Специально разработанная система сборки плети на предварительном прессе гарантирует надежный и точный процесс сращивания. Общий цикл линии сращивания составляет 12 сек.
Эргономичная сенсорная панель управления, позволяет контролировать как всю линию в целом, так и отдельно каждый узел.


Конструкция гидроцилиндра прессования плети с увеличенным диаметром штока обеспечивает высокое давление и надежность работы.

  Верхний и нижний приводные рифленые ролики (с пневматическим прижимом верхних роликов) обеспечивают подачу ламелей с предварительным наживлением на минишип в пресс сращивания.
  Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Технические характеристики
Длина получаемой плети (мм) 1050 - 6200 [3000; 4500; 9000]
Ширина получаемой плети (мм)
30 - 150
Толщина получаемой плети (мм) 15 - 70
Длина заготовок (мм) 150 - 900
Ширина пакета заготовок (мм)
530 - 600
Высота пакета заготовок (мм)
15 - 150
Производительность линии (мин) 6200 мм х 5
Наибольшее усилие прессования (кг) 7800
Скорость подачи (м/мин) 90
Частота вращения фрезерного шпинделя (об/мин) 6000
Объем воздуха аспирации (м3/час) 12000
Суммарная мощность (кВт) 75,15
Габаритные размеры (мм) 18260х5120х1700
Вес станка (мм) 7000
