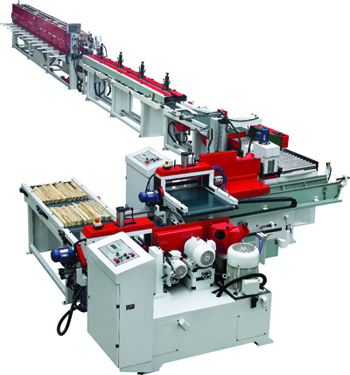

Линия сращивания V-HOLD AFJ60




ВИДЕОРОЛИК Автоматическая линия торцевого сращивания

http://youtu.be/46gUWKWrwBY





Предназначена для производства бессучковой сращенной древесины до 11000 погонных метров в смену. В состав автоматической линии сращивания входят: два автоматических шипорезных станка, автоматический двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительный пресс. На линии выполняются следующие операции: набор пакета заготовок производится на одном из трех рабочих зон, объединенных в один конвейер; подача пакета заготовок в рабочую зону, где заготовки торцуются и производится зарезка шипа с двух сторон с одновременной клеенамазкой на станке. Осуществляется поштучная подача заготовок с приемного рольганга шипорезного узла на предварительный пресс. Сборка заготовок в плеть выполняется на сборочном конвейере, торцовка плети в заданный размер производится на первой позиции пресса. На второй позиции пресса одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол. Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца. Все операции производятся в автоматическом режиме с автоподачей заготовок.


ПОСЛЕДОВАТЕЛЬНОСТЬ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

Поз.1 - Набор заготовок в пакет и подача их к шипорезному станку

Поз.2 - Торцовка пакета заготовок

Поз.3 - Нарезка шипа на заготовках

Поз.4 - Транспортировка заготовок к шипорезному станку

Поз.5 - Торцовка пакета заготовок

Поз.6 - Нарезка шипа на заготовках

Поз.7 - Нанесение клея на заготовки

Поз.8 - Транспортировка пакета заготовок на предварительный пресс

Поз.9  - Поштучная подача заготовок на пресс

Поз.10 - Сборка плети

Поз.11 - Торцовка плети в заданный размер

Поз.12 - Опрессовка плети с двух сторон

Поз.13 - Сброс готовой плети на приемный стол





Технические особенности

  Перемещение каретки шипорезного станка осуществляется по усиленным двойным линейным направляющим немецкого производства.


Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.



Эргономичная сенсорная панель управления, позволяет контролировать как всю линию в целом, так и отдельно каждый узел.

Верхний и нижний приводные рифленые ролики (с пневматическим прижимом верхних роликов) обеспечивают подачу ламелей с предварительным наживлением на минишип в пресс сращивания.

Предварительный пресс гарантирует надежный и точный процесс сращивания.
Cтанина с усиленными стойками, обеспечивает высокую жесткость всей конструкции пресса. Двухпозиционный рабочий стол пресса сокращает общий цикл обработки заготовок.



Технические характеристики
Максимальная длина плети (мм) 6000 [3000; 4500; 9000]
Максимальная ширина плети (мм) 150
Максимальная высота плети (мм) 75
Шипорезные станки FJ1, FJ2
Размер рабочего стола каретки (мм)

620х800

Максимальная ширина пакета заготовок (мм)
620
Частота вращения пильного шпинделя (об/мин)
2840
Частота вращения фрезерного шпинделя (об/мин)
6000
Диаметр торцовочной пилы (мм)
255
Диаметр фрезы (мм)
160
Посадочный диаметр фрезерного шпинделя (мм)
50
Количество пил на левом/правом шипорезе (шт)  2/3
Мощность привода подрезного узла лев./правого шипореза (КВт)
0,75х2/1,5
Мощность привода торцовочной пилы (КВт)
4
Мощность привода фрезерного шпинделя (КВт)
15
Мощность привода гидростанции (КВт)
2,2
Суммарная мощность левого/правого шипореза (КВт)  20,9/20,7
Пресс для сращивания
РНМ-6000
Длина прессуемой заготовки (мм)
6000
Максимальное усилие прессования (кг)
7800
Скорость подачи заготовки в пресс (м/мин)
70
Диаметр торцовочной пилы (мм) 300
Мощность привода торцовочной пилы (КВт) 2,2
Мощность привода гидростанции (КВт) 4
Суммарная мощность (кВт) 48
Габаритные размеры (мм) 15000х5450х1800
Вес станка (мм) 7500
