Станок для бруса Richman VH-M633 [433, 533]

Тяжелой серии для профилирования строительного бруса сечением 330х250 мм со скоростью подачи от 6-36 м/мин. Станок тяжелой серии оснащен контропорами на шпинделях. 4-х сторонний станок применяется для производства столярно-строительных изделий, клееного строительного бруса, щита, домостроения.


Четырехсторонний станок дополнительно комплектуется

  • Увеличение мощности электродвигателей
  • Удлиннение рабочего стола
  • Загрузочное пневматическое устройство
  • Установка электронной системы позиционирования шпинделей на каждом шпинделе
  • Пуск шпинделя «Y Δ»
  • Тормоза на двигателях

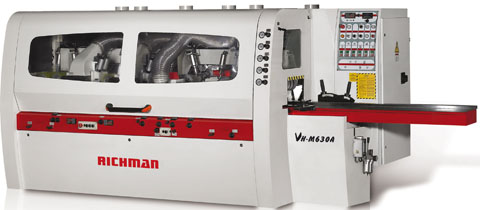

Четырехсторонний деревообрабатывающий станок Richman VH-M630



Технические особенности

Четырехсторонний деревообрабатывающий станок Richman VH-M630
Приемный стол

Приемный стол четырехстороннего деревообрабатывающего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
Четырехсторонний деревообрабатывающий станок Richman VH-M630
Полиуретановые вальцы


Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород.
Четырехсторонний деревообрабатывающий станок Richman VH-M630

Приводные рифленые вальцы

Мощные приводные верхние и нижние вальцы четырехстороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M630
Устройство подачи коротких заготовок

Устройство подачи 4-х стороннего станка коротких заготовок позволяет обрабатывать детали длиной от 350 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M630
Система подачи

Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
Четырехсторонний деревообрабатывающий станок Richman VH-M630
Высокоточные шпиндели

Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

Четырехсторонний деревообрабатывающий станок Richman VH-M630 Cтанина


Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

Четырехсторонний деревообрабатывающий станок Richman VH-M630 Настройка

Устройство управления 4-х сторонним станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M630  Электрическая часть

Одним из важных составляющих надежности четырехстороннего деревообрабатывающего станка 633 является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Четырехсторонний деревообрабатывающий станок Richman VH-M630 Система смазки

Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание 4-х стороннего станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M630 Электронная система позиционирования

Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки четырехстороннего станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Пневмобашмак

Пневматическим прижимом оснащены не только подающие ролики, но и прижимные «утюжки» на верхних шпинделях, что гарантирует надежный прижим и отсутствие вибрации в зоне реза.


Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Сервопривод

Четырехсторонний деревообрабатывающий станок оснащен сервоприводом (ситема цифрового автоматического позиционирования) верхнего горизонтального и левого вертикального шпинделей.


Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Боковые пневмоприжимы

Боковые пневмоприжимы, обеспечивают точное и надежное позиционирование подаваемых заготовок относительно правого вертикального шпинделя, что позволяет обрабатывать короткие и узкие заготовки.





Пульт управления с PLC панелью.

Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

Четырехсторонний деревообрабатывающий станок Richman VH-M630

Контропоры

Контропоры на горизонтальных шпинделях позволяют исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников.
Четырехсторонний деревообрабатывающий станок Richman VH-M630
Инвертор


Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.


Автоматическая система смазки стола

Автоматическая централизованная система смазки осуществляет смазку рабочего стола по таймеру.



Технические характеристики

Модель VH-M433
VH-M533 VH-M633
Количество шпинделей (шт) 4 5 6
Длина обрабатываемой заготовки (мм) 350 350
350
Ширина обработки (мм) 50-330 50-330 50-330
Высота обработки (мм)  20-250 20-250 20-250
Скорость подачи (м/мин) 6-36 6-36 6-36
Частота вращения шпинделей (об/мин) 6000
6000
6000
Мощность двигателя подачи (КВт) 5,5 7,5 11
Мощность нижнего шпинделя (КВт) 11 11 11
Мощность правого шпинделя (КВт) 11 11

11

Мощность левого шпинделя (КВт) 11 11

11

Мощность верхнего шпинделя (КВт) 15 15

15

Мощность 2-го верхнего шпинделя (КВт)

11

Мощность 2-го нижнего шпинделя (КВт) 11

11

Мощность двигателя подъема траверсы (КВт)  1,5  1,5

1,5

Сервопривод верхнего шпинделя (КВт)   0,75  0,75

0,75

Сервопривод левого шпинделя (КВт)  0,37  0,37

0,37

Суммарная мощность (КВт)  56  69,5

84

Диаметр шпинделей (мм)  50  50

50

Диаметр инструмента на 1-ом шпинделе (мм)  110-140  140

140

Диаметр инструмента на вертикальных шпинделях (мм)  140-230   140-230

140-230

Диаметр инструмента на горизонтальных шпинделях (мм)   140-230   140-230

140-230

Размеры подающих роликов (мм)  180х40х50   180х40х50

180х40х50

Габаритные размеры (м)  4,8х2,3х2,1  5,4х2,3х2,1

6,0х2,3х2,1

Масса станка (мм)  8000  8800

9600
