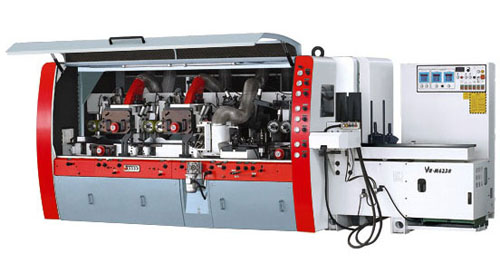

Высокоскоростной строгально-калевочный станок VH-M623Н

Предназначен для профильной обработки деревянных заготовок за один проход (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий) со скоростью до 60 м/мин. После обработки на станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Cтанок позволяет изготавливать погонаж экспортного качества.


Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
 дополнительно комплектуется

  • Установка пильного шпинделя
  • Увеличение частоты оборотов шпинделей до 9000 об/мин
  • Увеличение мощности электродвигателей
  • Установка электронной системы позиционирования шпинделей
  • Установка автоматической системы смазки стола
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Технические особенности

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Пульт управления

Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Приводные рифленые вальцы

Мощные приводные верхние и нижние вальцы  обеспечивают постоянную плавную подачу деталей любого сечения.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Приемный стол

Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Полиуретановые вальцы


Полиуретановые верхние и нижние вальцы на выходе четырехстороннего деревообрабатывающего станка обеспечивают качество обработанных заготовок самых мягких пород.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Устройство подачи коротких заготовок

Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Высокоточные шпиндели

Высокоточные шпинделя , прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Специальная прижимная линейка

Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Cтанина


Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н Настройка

Устройство управления четырехсторонним станком Richman VH-M623Н выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н  Электрическая часть

Одним из важных составляющих надежности является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н Система смазки

Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание четырехстороннего деревообрабатывающего станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н
Инвертор


Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.
Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Горизонтальный джойнтер

Доводка заточенных ножей методом прифуговки на шпинделе. Прямой или профильный "джойнтер".

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н


Вертикальный джойнтер

Доводка заточенных ножей методом прифуговки на шпинделе. Прямой или профильный "джойнтер".

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Пневмобашмак

Пневматическим прижимом оснащены не только подающие ролики, но и прижимные «утюжки» на верхних шпинделях, что гарантирует надежный прижим и отсутствие вибрации в зоне реза.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Сервопривод

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н оснащен надежным сервоприводом (ситема цифрового автоматического позиционирования шпинделей).



Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Боковые пневмоприжимы

Боковые пневмоприжимы, обеспечивают точное и надежное позиционирование подаваемых заготовок относительно правого вертикального шпинделя, что позволяет обрабатывать короткие и узкие заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M623Н

Контропоры

Контропоры на горизонтальных шпинделях позволяют исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников.



Технические характеристики
Количество шпинделей (шт) 6
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 25-230
Высота обработки (мм) 8-160
Скорость подачи (м/мин) 6-60
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (КВт) 11
Мощность нижнего шпинделя (КВт)  7,5
Мощность правого шпинделя (КВт) 7,5
Мощность левого шпинделя (КВт) 7,5
Мощность верхнего шпинделя (КВт) 11
Мощность 2-го верхнего шпинделя (КВт) 11
Мощность 2-го нижнего шпинделя (КВт)  7,5
Мощность двигателя подъема траверсы (КВт)   0,75
Суммарная мощность (КВт) 66
Диаметр шпинделей (мм) 50
Диаметр инструмента на 1-ом шпинделе (мм)  140-160
Диаметр инструмента на вертикальных шпинделях (мм)  140-230
Диаметр инструмента на горизонтальных шпинделях (мм)  140-230
Диаметр подающего ролика (мм) 140
Диаметр вытяжного патрубка (мм) 150
Габаритные размеры (мм) 5200х1900х2000
Масса станка (кг) 8000
