VH-M612 [615]

Продольно-фрезерный четырехсторонний станок представляет собой прекрасное сочетание надежности станка с высокими техническими характеристиками. Сечение деревянной заготовки станок обрабатывает на скорости 4-18 м/мин. После обработки на деревооблрабатывающем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Все изделия получаются высшего качества.

Четырехсторонний деревообрабатывающий станок дополнительно комплектуется

  • Установка универсальных шпинделей с возможностью поворота на 360 градусов
  • Установка пильного шпинделя
  • Увеличение частоты оборотов шпинделей до 9000 об/мин
  • Увеличение скорости подачи до 45 м/мин
  • Автоматическая система подачи заготовок
  • Увеличение мощности электродвигателей
  • Установка электронной системы позиционирования шпинделей
  • Установка автоматической системы смазки стола

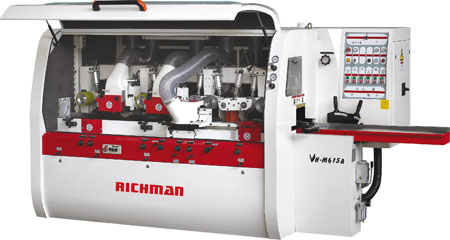

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]

Технические особенности четырехстороннего станка

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]

Пульт управления

Разработанный по самым высоким стандартам пульт управления четырехстороннего деревообрабатывающего станка позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]

Приемный стол

Приемный стол четырехстороннего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Полиуретановые вальцы


Полиуретановые верхние и нижние вальцы на выходе четырехстороннего деревообрабатывающего станка обеспечивают качество обработанных заготовок самых мягких пород.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Приводные рифленые вальцы

Мощные приводные верхние и нижние вальцы 4-х стороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Устройство подачи коротких заготовок

Устройство подачи коротких заготовок четырехстороннего станка позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Система подачи

Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Высокоточные шпиндели

Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Специальная прижимная линейка

Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615] Cтанина


Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615] Настройка

Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]  Электрическая часть

Одним из важных составляющих четырехстороннего деревообрабатывающего станка надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615] Система смазки

Централизованная система смазки узлов и подающего стола 4-х стороннего станка осуществляется встроенными насосами, что значительно упрощает обслуживание станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Пильный узел (Опция)


Возможность установки на последнем шпинделе блока дисковых пил.
Четырехсторонний деревообрабатывающий станок Richman VH-M612 [615]
Инвертор (Опция)


Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.
Технические характеристики
Количество шпинделей (шт) 6
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 18-130 [18-160]
Высота обработки (мм) 8-110
Скорость подачи (м/мин) 4-18
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (КВт)  2,2 [3]
Мощность нижнего шпинделя (КВт)  3 [4]
Мощность правого шпинделя (КВт) 3 [4]
Мощность левого шпинделя (КВт) 3 [4]
Мощность верхнего шпинделя (КВт) 4 [5,5]
Мощность 2-го верхнего шпинделя (КВт) 3 [4]
Мощность 2-го нижнего шпинделя (КВт)  3 [4]
Мощность двигателя подъема траверсы (КВт)   0,75
Суммарная мощность (КВт)  22 [29]
Диаметр шпинделей (мм)  40
Диаметр инструмента на 1-ом шпинделе (мм)  125
Диаметр инструмента на вертикальных шпинделях (мм)  125-160
Диаметр инструмента на горизонтальных шпинделях (мм)  125-160
Диаметр подающего ролика (мм)  120
Диаметр вытяжного патрубка (мм) 125
Габаритные размеры (мм) 3350х1500х1650
Масса станка (кг) 3700 [3900]
